CAD作为室内设计师的忠实伙伴,在日常使用过程中却总是会遇到些小问题,虽不致命,但也实在麻烦且费时费力。比如无法复制模型、填充卡死、字体无法显示等,解决起来气得想砸电脑。

在设计工作中,需要打开其他人的图纸的情况也非常多,而这之中,最容易出现的就是字体缺失的情况,今天我们就来具体讲讲这个问题。


01

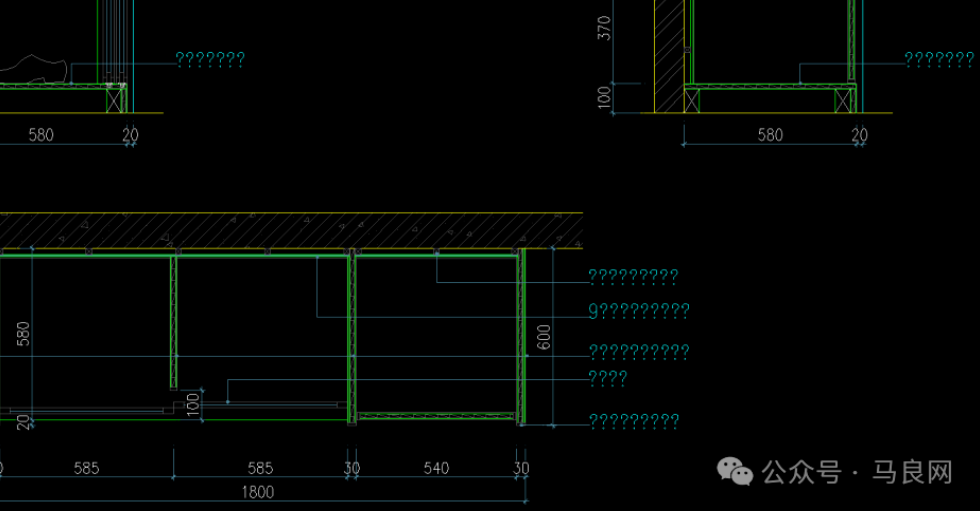

满屏“?”的图纸

在工作中,打开别人的图纸,甚至是换台电脑打开自己的图纸,却发现图纸中的文字全变成了“?”,看着满屏“?”的图纸实在是糟心。

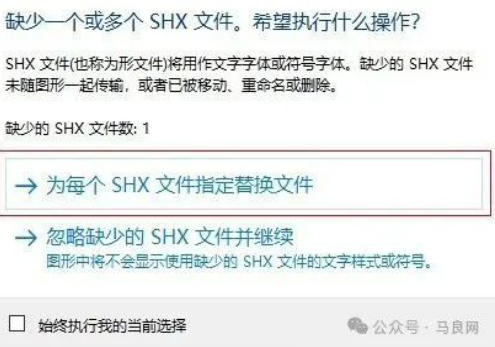

一般出现“?”的流程是这样的,打开一份CAD图纸,跳出缺少SHX文件的对话框,即使这个时候你选择“为每个SHX文件指定替换文件”,打开后,依旧会有文字变“?”的情况存在。



02

这样来解决“?”

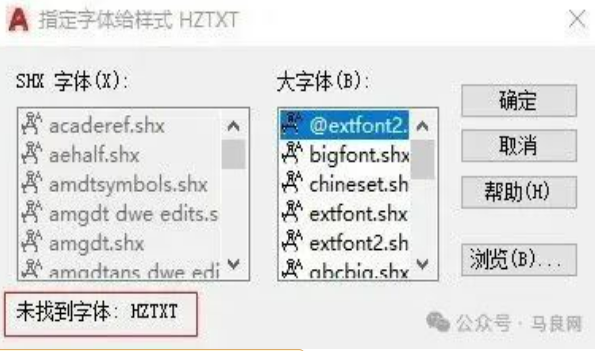

想要解决这个问题,有几个方法。首先就是可以选择安装缺少的字体。点击“为每个SHX文件指定替换文件”,在弹出的对话框中就可以看到你缺少的字体,可以在网络上找到字体并下载安装。


还有一种方法是小编经常使用的,先点击变成“?”的文字,右键选择类似对象,ctrl+1,选择调整合适的文字样式。但这种方法也有缺点,有时候无法选择所有文字,可以通过“工具”-“快速选择”来选中文字。

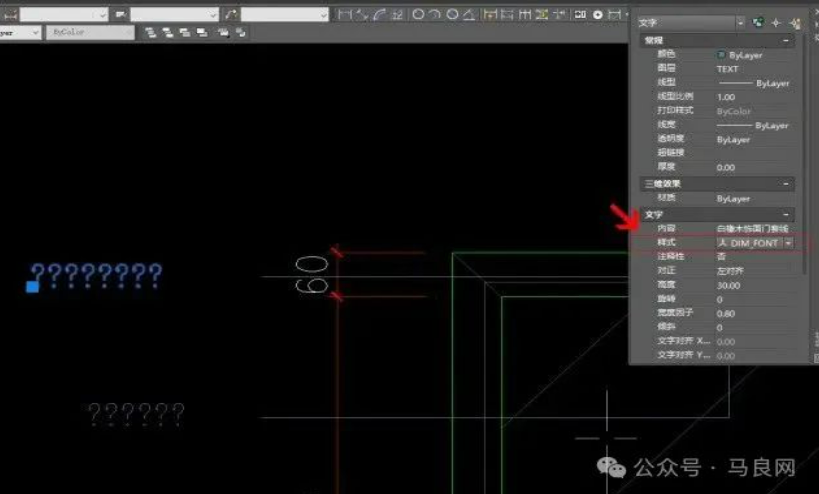

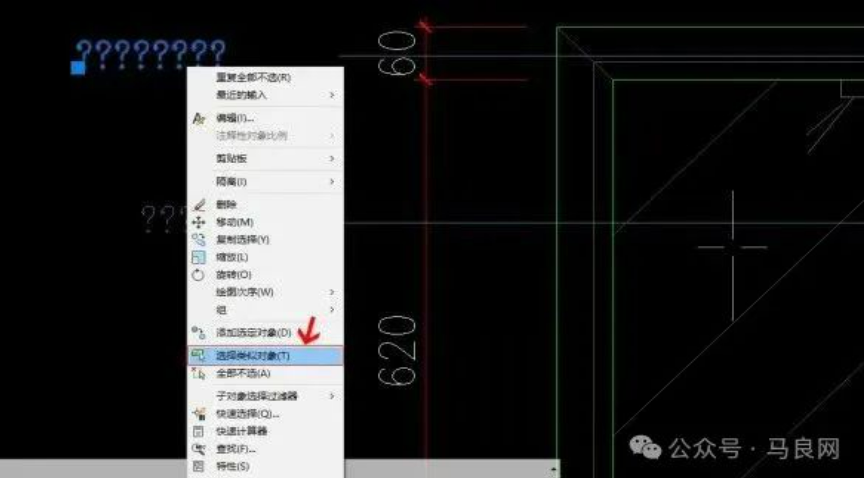

▲ 右键选择类似对象

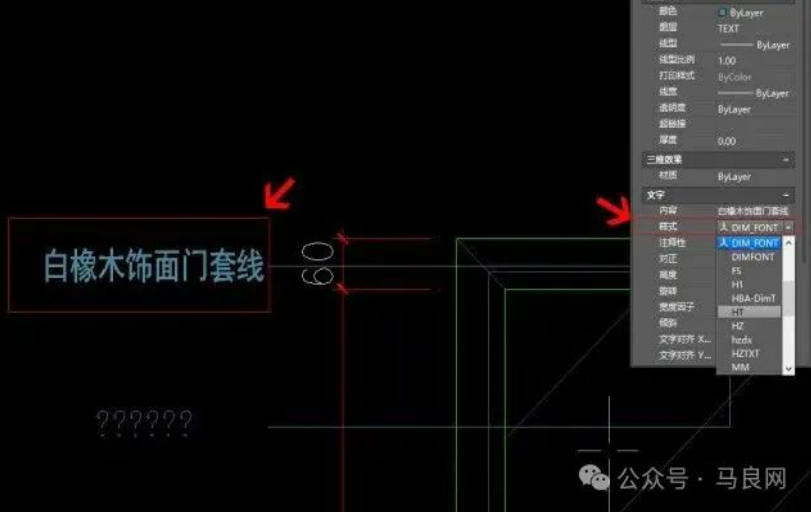

▲ 调整文字样式

当然,想解决“?”还有其他的方法,最一劳永逸的当然是提前安装上最全最常用的字体。



03

万能CAD字体库

如果你安装了一个超全的万能CAD字体库,那出现“?”的几率绝对会大大降低甚至没有,那该如何安装这样的一个字体库呢?

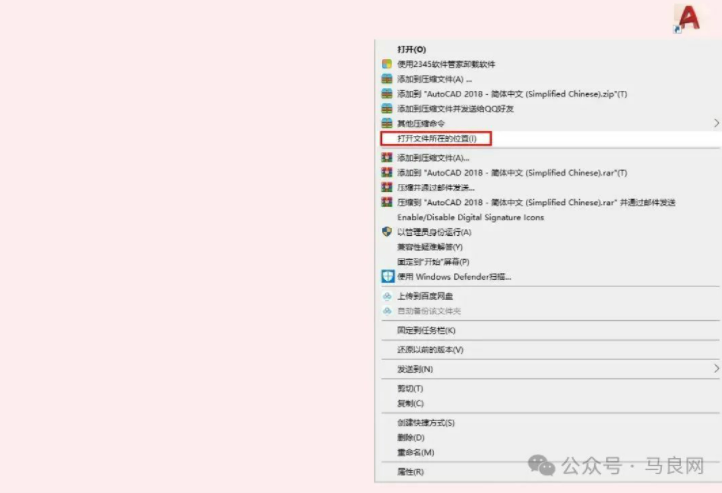

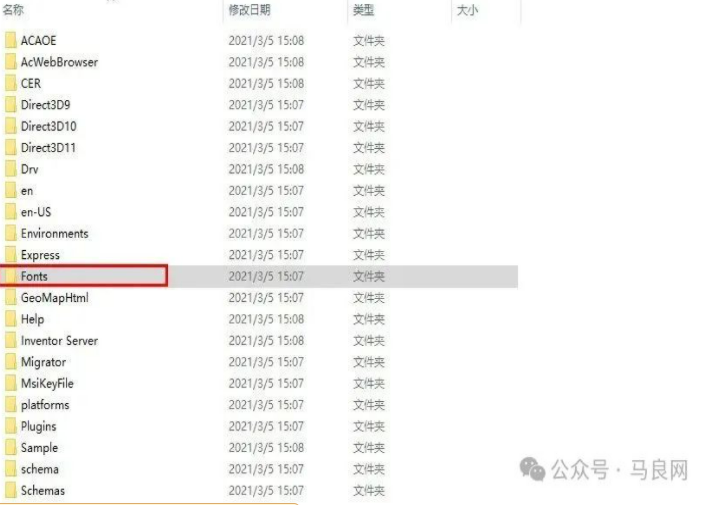

首先你要拥有一些SHX格式的字体,右击CAD快捷方式,选择“打开文件位置”,找到Fonts的字体文件夹,将你的字体复制进去即可。

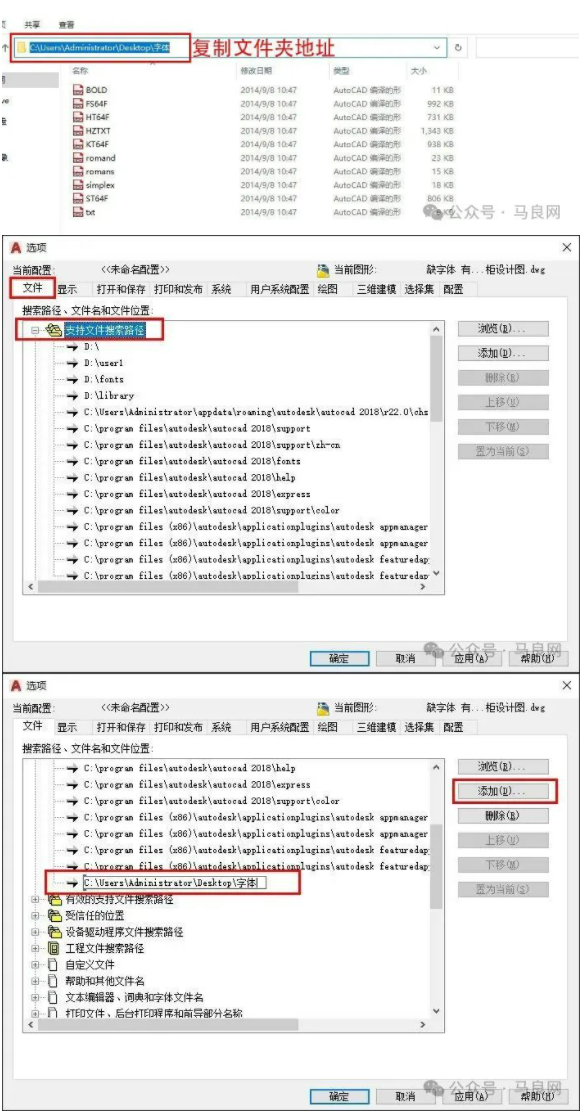

如果字体太多,或者不想复制,也可以这样做。复制你存放字体的文件夹的路径,进入CAD,输入命令OP,选择“文件”,点击“支持文件搜索路径”,添加一个,将刚刚复制的路径粘贴进去即可。


什么?你没有字体库!没关系,这里小编为你准备了常用CAD字体大全,超4000款字体,还单独总结出了最常用的字体和CAD钢筋符号字体,非常的实用,让你图纸不再出现“?”。

常用CAD字体11000+

部分内容展示


注意:如图纸含有小众字体,暂时无法消除“?”
